New
4K
HDMIツイストペア分配延長器

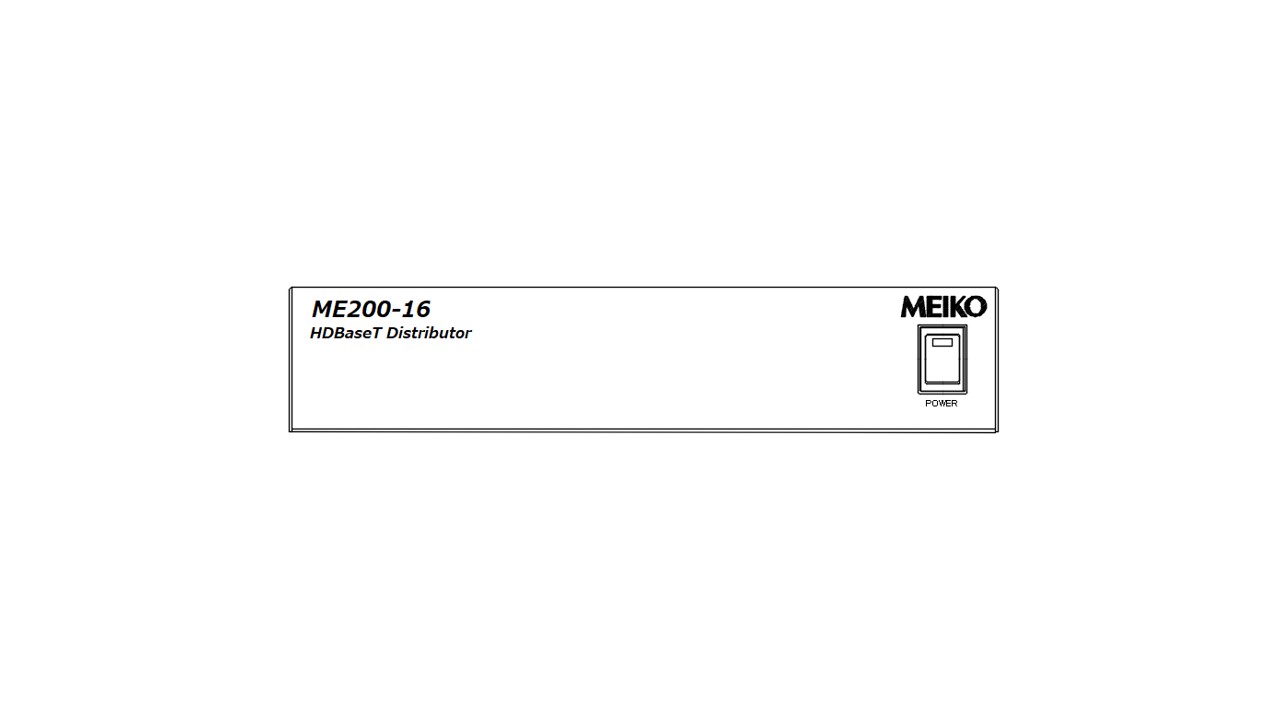

ME200-16
オープン価格
ME200-12/ME200-16は4K@60対応のHDBaseT規格のHDMIツイストペアケーブル分配延長送信器です。
CAT5e/6a/7ケーブルで最大100延長することが可能です。
2Kの場合は、ロングリーチモードで150m延長することが可能です。
HDMIのローカル出力も備えており、表示器が2Kの場合はダウンコンバートして映像を出力します。
製品特徴
■ 最大2160p(3840×2160)まで映像をカバー（VGA~UXGA、WUXGA-RB、480p～2160p(4K60p(4:2:0))
■ HDCP(著作権保護)1.4/2.2(2.3)に対応
■ HDBaseT最大延長 100m(4K60p4:2:0) 150m(2K60p)
■ HDMIの出力解像度を4Kから2Kにダウンコンバート対応
■ EDIDエミュレータ内蔵
■ HDMI抜け止め防止用ケーブルクランプを付属
仕様
| 型番 | ME200-16 | ||

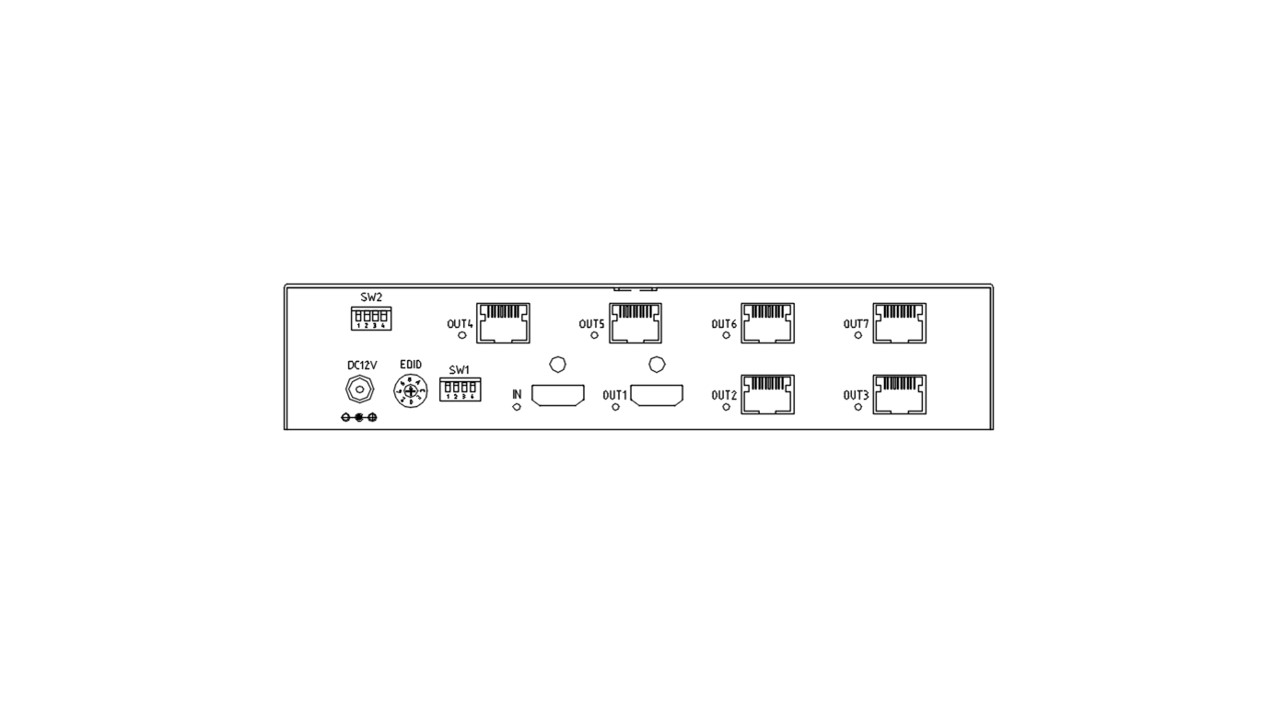

| 入出力 | HDMI1入力 HDBaseT6分配 | ||
| HDMI入力 | 信号 | HDMI規格準拠TMDS信号 HDMI2.0 HDCP1.4/2.2 | |
| ドットクロック | 25MHz～600MHz(VGA～UXGA、WUXGA-RB、480p～2160p(4K/60p(4:4:4)) | ||
| TMDSクロック | 25MHz～300MHz(36ビットまでのディープカラー対応) ※4Kフォーマットは24ビットのみの対応 | ||
| コネクタ | HDMI TypeA(19ピン) 1系統 | ||
| EDID | EDIDエミュレータ内蔵 | ||
| HDMI出力 | 信号 | HDMI規格準拠TMDS信号 HDMI2.0 HDCP1.4/2.2 | |
| ドットクロック | 25MHz～600MHz(VGA～UXGA、WUXGA-RB、480p～2160p(4K/60p(4:4:4)) ※表示器が2Kの場合はダウンコンバートで出力 |
||
| TMDSクロック | 25MHz～300MHz(36ビットまでのディープカラー対応) ※4Kフォーマットは24ビットのみの対応 | ||
| コネクタ | HDMI TypeA(19ピン) 1系統 | ||
| HDBaseT出力 | 信号 | HDBaseT規格準拠 HDCP1.4/2.2 | |
| ドットクロック | 25MHz～300MHz(VGA～UXGA、WUXGA-RB、480p～2160p(4K/60p(4:2:0)) ※表示器が2Kの場合はダウンコンバートで出力 |
||
| コネクタ | RJ45端子 | ||
| コネクタ数 | 6系統 | ||
| HDMI延長距離 | 入力 | 20m(1080p) 12m(4K60p4:4:4) ※接続する機器、ケーブルにより映像が表示されない場合があります。 |
|
| 出力 | 5m(1080p)、 3m(4K60p4:4:4) ※接続する機器、ケーブルにより映像が表示されない場合があります。 |
||
| HDBaseT延長距離 | 出力 | 100m(4K60p4:2:0) 150m(1080P)：ロングリーチモード ※CAT5e/6a/7，STPケーブル、弊社ME200-RX使用 ※接続する機器、ケーブルにより映像が表示されない場合があります。 |
|
| 環境条件 その他 |
使用温度/湿度 | 0℃～＋40℃/20%～90%（結露なきこと） | |
| 保存温度/湿度 | －10～＋50℃/10～90％ (結露なきこと) | ||
| 電源電圧 | DC12V/3A | ||
| 消費電力 | 10w | ||
| 重量 | 2kg | ||
| 外形寸法図 | W215mm×H44mm×D170mm(暫定)、19インチラック1Uハーフサイズ※ラック金具(別売) | ||
| 付属品 | ACアダプタ HDMI抜け止め防止用ケーブルクランプ 2本 |
||
