製品特徴
01 HDMI8系統で入力された映像・音声を2系統で切替出力
02 最大解像度2160p(3840×2160)に対応（VGA~UXGA、WUXGA-RB、480p～2160p(4K60p(4:4:4)）
03 HDCP(著作権保護)1.4/2.2に対応
04 ケーブル最大延長 入力30m(1080p) 12m(4K60p4:4:4) 出力5m(1080p) 3m(4K60p4:4:4)
05 出力解像度を4Kから1080pにダウンコンバート
06 EDIDエミュレータ内蔵
07 LANからの外部制御
08 Bluetoothによる外部制御
仕様
| 入出力 | 8入力1出力(2分配) | |
| HDMI入力 | 信号 | HDMI規格準拠TMDS信号 HDMI2.0 HDCP1.4/2.2 |
| ドットクロック | 25MHz～600MHz(VGA～UXGA、WUXGA-RB、480p～2160p(4K/60p(4:4:4)) | |
| TMDSクロック | 25MHz～300MHz(36ビットまでのディープカラー対応) ※4Kフォーマットは24ビットのみの対応 | |
| コネクタ | HDMI TypeA(19ピン) | |
| コネクタ数 | 8系統 | |
| EDID | EDIDエミュレータ内蔵 | |
| アナログ音声入力 | 1系統 | アンバランス1系統（ステレオLR） |
| HDMI出力 | 信号 | HDMI規格準拠TMDS信号 HDMI2.0 HDCP1.4/2.2 |
| ドットクロック | 25MHz～600MHz(VGA～UXGA、WUXGA-RB、480p～2160p(4K/60p(4:4:4)) ※表示器が2Kの場合はダウンコンバートで出力 |
|
| TMDSクロック | 25MHz～300MHz(36ビットまでのディープカラー対応) ※4Kフォーマットは24ビットのみの対応 | |
| コネクタ | HDMI TypeA(19ピン) | |
| コネクタ数 | 1系統 | |
| アナログ音声出力 | 1系統 | アンバランス1系統（ステレオLR） |
| HDMIケーブル延長距離 | 入力 | 30m(1080p)、 12m(4K60p4:4:4) ※接続する機器、ケーブルにより映像が表示されない場合があります。 |
| 出力 | 5m(1080p)、 3m(4K60p4:4:4) ※接続する機器、ケーブルにより映像が表示されない場合があります。 |
|
| 外部制御 | LAN | 10Base-T/100Base-TX(Auto Negotiation) |
| Bluetooth | iPhone、iPad、Android(予定) | |
| 環境条件 その他 | 使用温度/湿度 | 0℃～＋40℃/20%～90%（結露なきこと） |
| 保存温度/湿度 | －10～＋50℃/10～90％ (結露なきこと) | |
| 電源電圧 | AC100～240V、50Hz/60Hz | |
| 消費電力 | 20W | |
| 重量 | 3.5kg | |

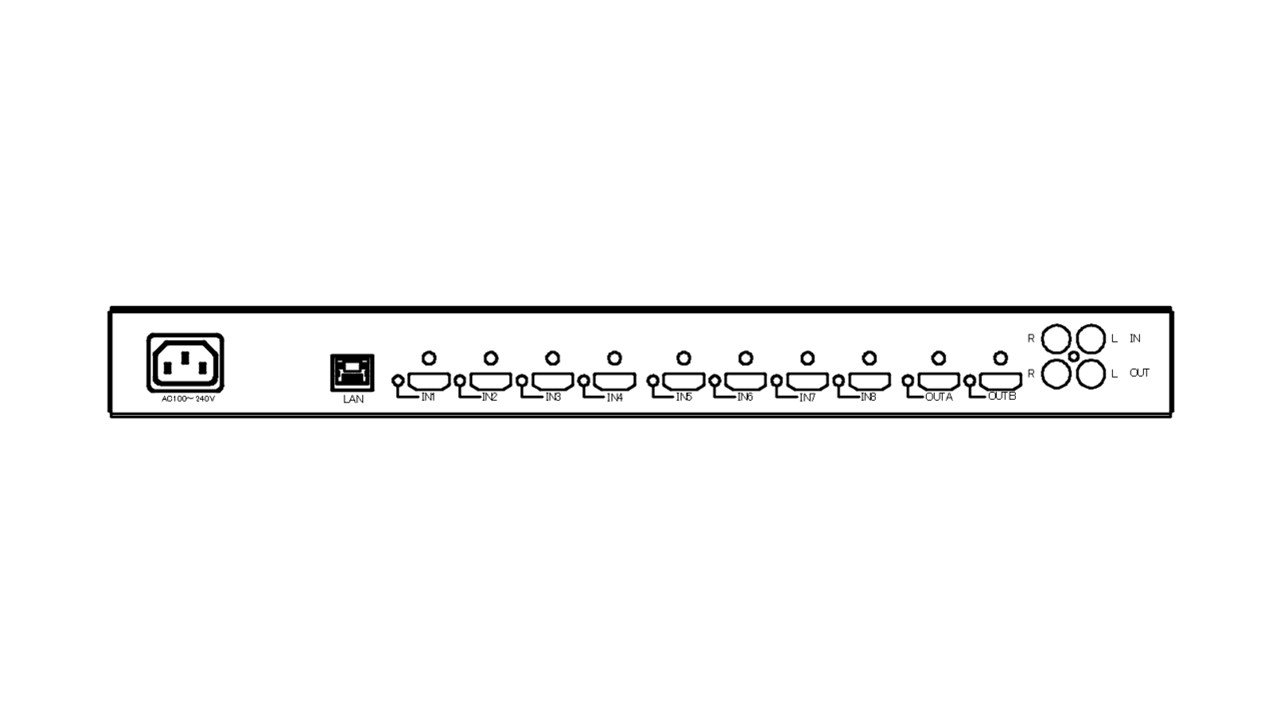

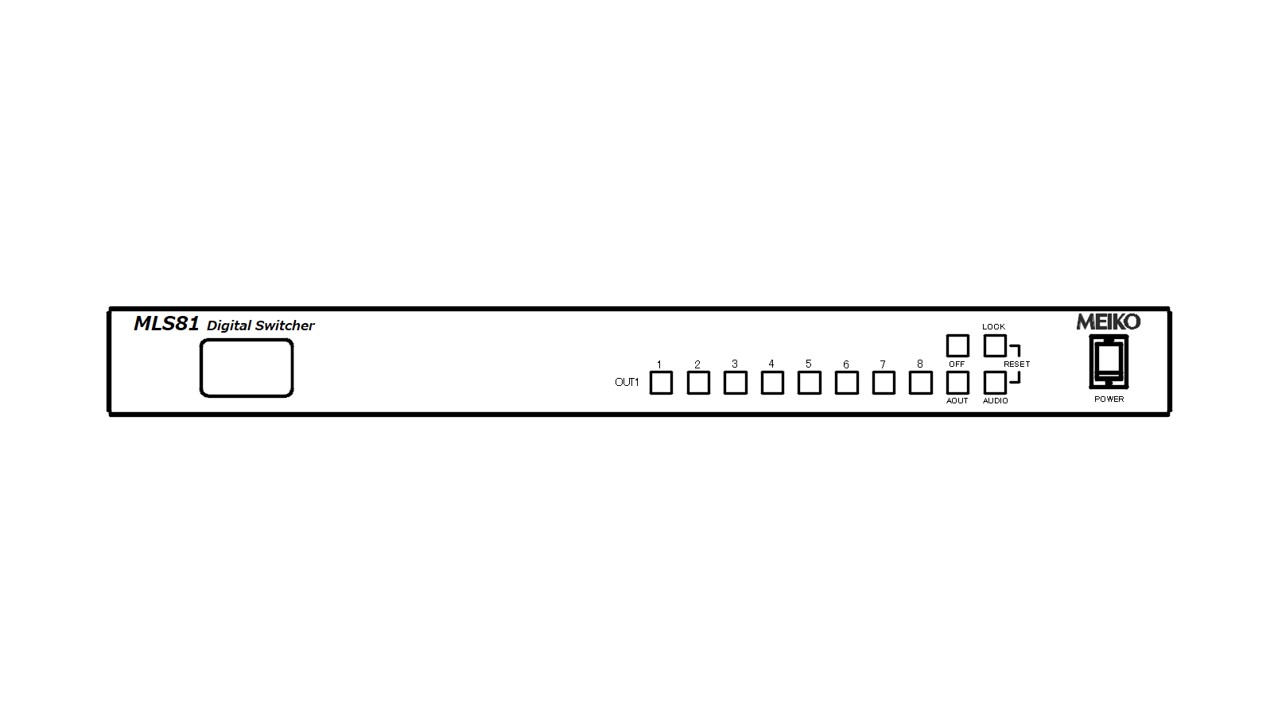

| 外形寸法図 | W430mm×H44mm×D230mm ※取付金具(別売) | |
| 付属品 | ACアダプタ HDMI抜け止め防止用ケーブルクランプ 10本 |
|
