New
4K

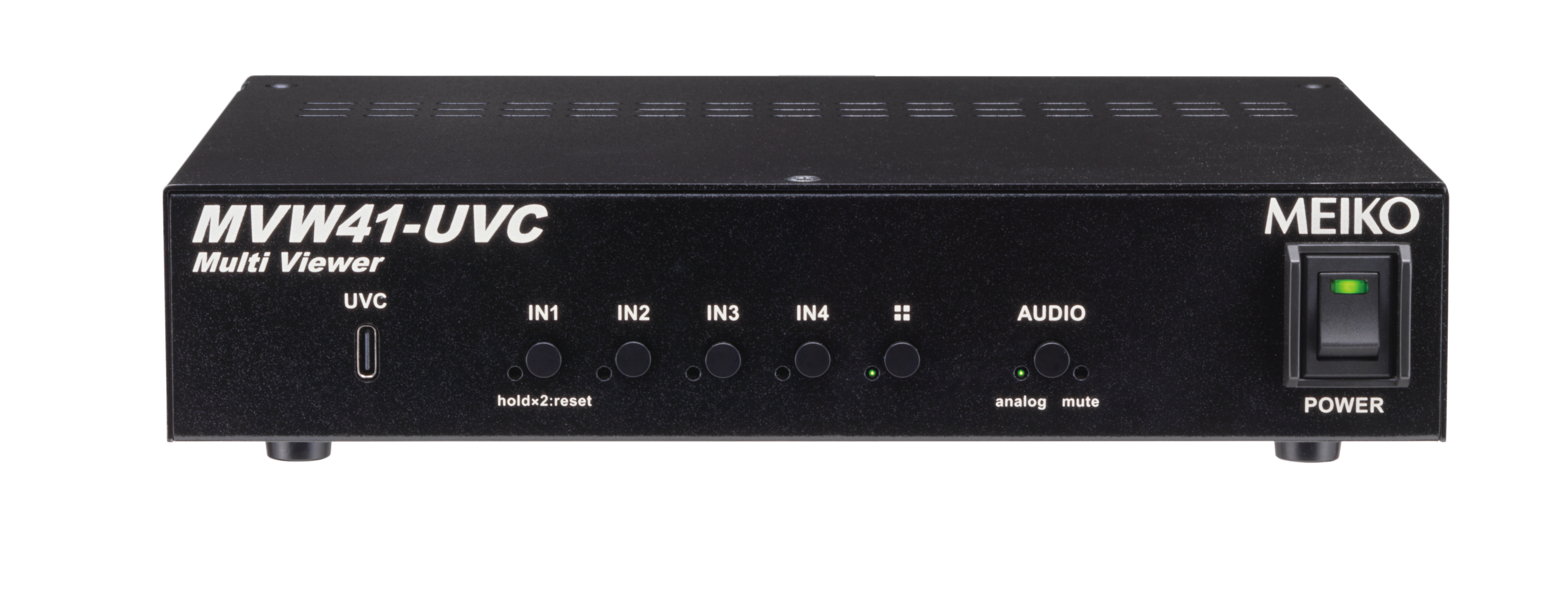

4入力1出力マルチビューワ
MVW41-UVC
オープン価格
MVW41-UVCは、最大4系統の映像信号を田形表示
で合成ができるマルチビューワです。単画面表示で
は、シームレス切替も可能となります。またUVC出力
も搭載しており、PCにキャプチャーすることが可能
となります。
製品特徴

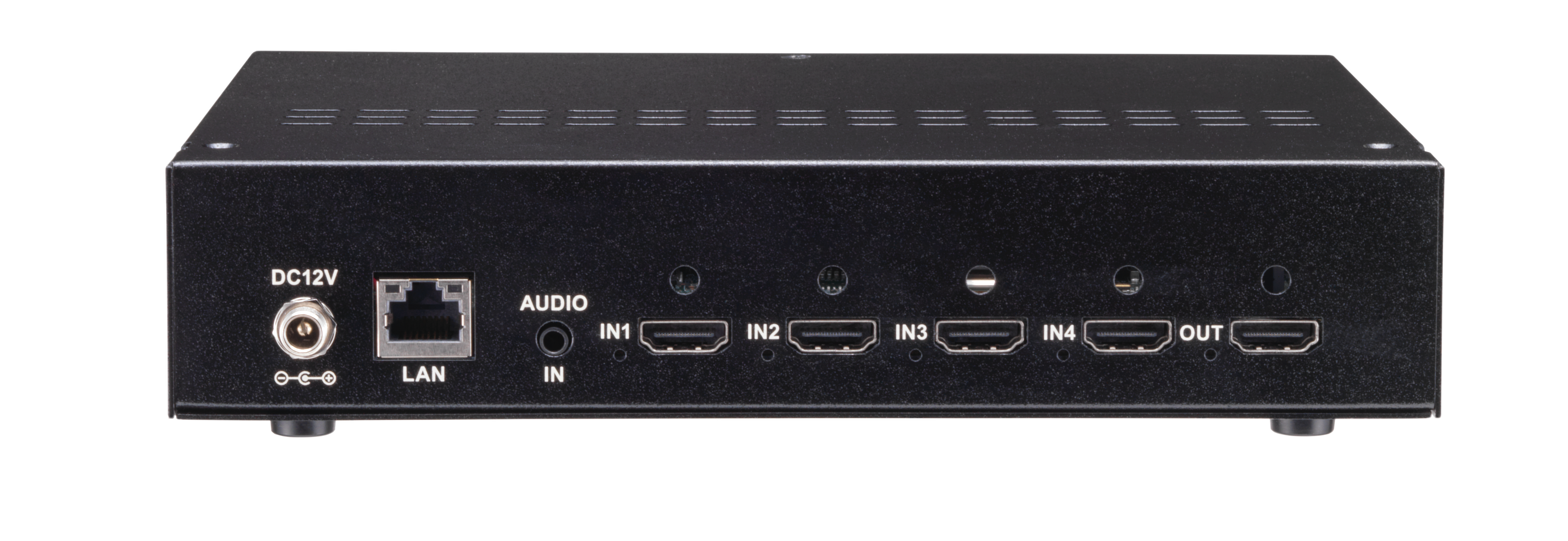

■ 入力 HDMI×4系統 出力 HDMI×1系統 UVC×1系統
■ 最大解像度 4K60p（4：4：4）までの入出力対応
■ 4系統の入力信号を田型表示可能
■ アナログ音声入力対応
■ シームレス切替可能（単画面切替のみ）
■ USB Video Class対応
仕様
| 型番 | MVW41-UVC | ||||
| HDMI入力 | 信号 | HDMI規格準拠TMDS信号 HDMI2.0 HDCP1.4/2.2/2.3 | |||
| HDMI信号 | TMDSクロック25MHz ～ 300MHz（VGA ～ UXGA、WUXGA （Reduced Blanking））、480p ～ 2160p（4K60p（4：4：4）） |
||||
| 映像 | ピクセルクロック25MHz ～ 600MHz インターレース入力対応 |
||||
| コネクタ | HDMI TypeA（19ピン）×4系統 | ||||
| アナログ音声入力 | コネクタ | φ3.5mmステレオミニジャック×1系統 | |||
| HDMI出力 | 信号 | HDMI規格準拠TMDS信号 HDMI2.0 HDCP1.4/2.2 | |||
| TMDS信号 | TMDSクロック25MHz ～ 300MHz（VGA ～ UXGA、WUXGA （Reduced Blanking））、480p ～ 2160p（4K60p（4：4：4）） |
||||
| 映像 | ピクセルクロック25MHz ～ 600MHz | ||||
| コネクタ | HDMI TypeA(19ピン) 1系統 | ||||
| UVC出力 | 映像 | UVC対応信号 最大3840×2160 30p ※HDCP非対応 | |||
| 音声 | UAC PCM 48kHz 16bit 2ch | ||||
| コネクタ | USB Type-C 1系統 | ||||
| HDMI延長距離 | 入力 | 30m（1080p）、12m（4K60p 4：4：4） ※接続機器・ケーブルで変わります | |||
| 出力 | 20m（1080p）、12m（4K60p 4：4：4） ※接続機器・ケーブルで変わります | ||||
| 外部制御 | LAN | 10Base-T/100Base-TX コネクタ：RJ-45×1ポート | |||
| EDID | EDIDエミュレータ内蔵 | ||||
| 環境条件 その他 |
使用温度/湿度 | 0℃～ +40℃/20%～ 90%（結露なきこと） | |||
| 保存温度/湿度 | -10℃～ +50℃/20%～ 90%（結露なきこと） | ||||
| 電源電圧 | DC12V/3A | ||||
| 消費電力 | 最大約20W | ||||
| 重量 | 1.1kg | ||||
| 外形寸法図 | W215×H44×D167.5（mm）、19インチラック1Uハーフ | ||||
| 付属品 | ACアダプタ、HDMI抜け防止ケーブルクランプ | ||||
接続図
