4K
HDMIスプリッタ
QDS
190,000円（税別）
QDSは、最大4KのHDMI信号を4系統に分割出力するHDMIスプリッタです。入力信号を2×2に切り出し、モニタ4面に拡大表示することが可能です。デジタルサイネージやコントロールルームなどでマルチディスプレイシステムを構築することが可能です。
製品特徴
■ HDMI1系統、最大4K60p4:4:4入力、HDMI4系統、最大1080p出力
■ 入力解像度2160p(4096×2160)に対応（VGA~UXGA、WUXGA-RB、480p～2160p(4K60p(4:4:4))
■ 出力解像度1080p60、1080p30、720p60、480p60、WUXGA、UXGA、SXGA、XGA(ディップスイッチで変更可能)
■ HDCP(著作権保護)1.4/2.2に対応
■ 1Uに4台搭載可能
■ ステータスLED搭載（電源/入力信号/出力信号）
■ EDIDエミュレータ内蔵
仕様
| HDMI入力 | 信号 | HDMI規格準拠TMDS信号 HDMI2.0 HDCP1.4/2.2 | |||
| ドットクロック | 25MHz～600MHz(VGA～UXGA、WUXGA-RB、480p～2160p)(4K/60p(4:4:4)) | ||||
| TMDSクロック | 25MHz～300MHz(36ビットまでのディープカラー対応) | ||||

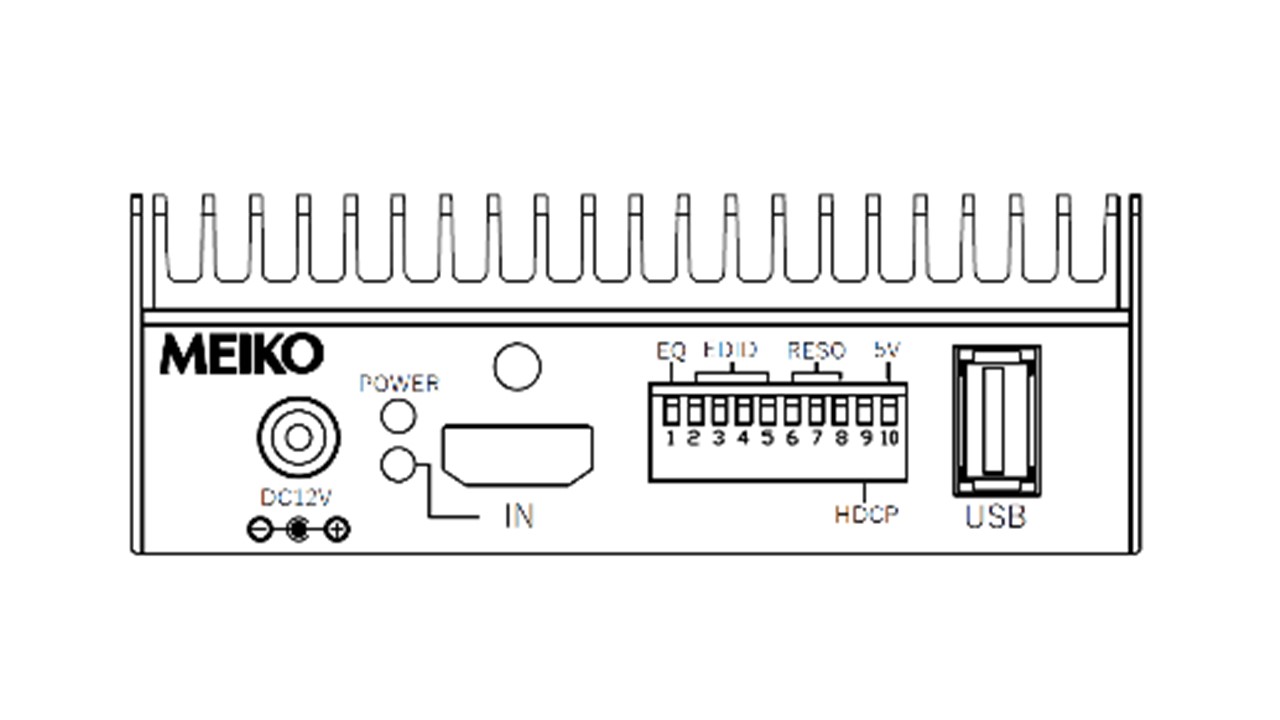

| コネクタ | HDMI TypeA(19ピン) 1系統 | ||||
| EDID | EDIEエミュレータ内蔵 | ||||
| HDMI出力 | 信号 | HDMI規格準拠TMDS信号 HDMI2.0 HDCP1.4/2.2 | |||
| ドットクロック | 25MHz～148.5MHz(XGA～WUXGA、480p～1080p) | ||||
| TMDSクロック | 25MHz～225MHz(36ビットまでのディープカラー対応) | ||||

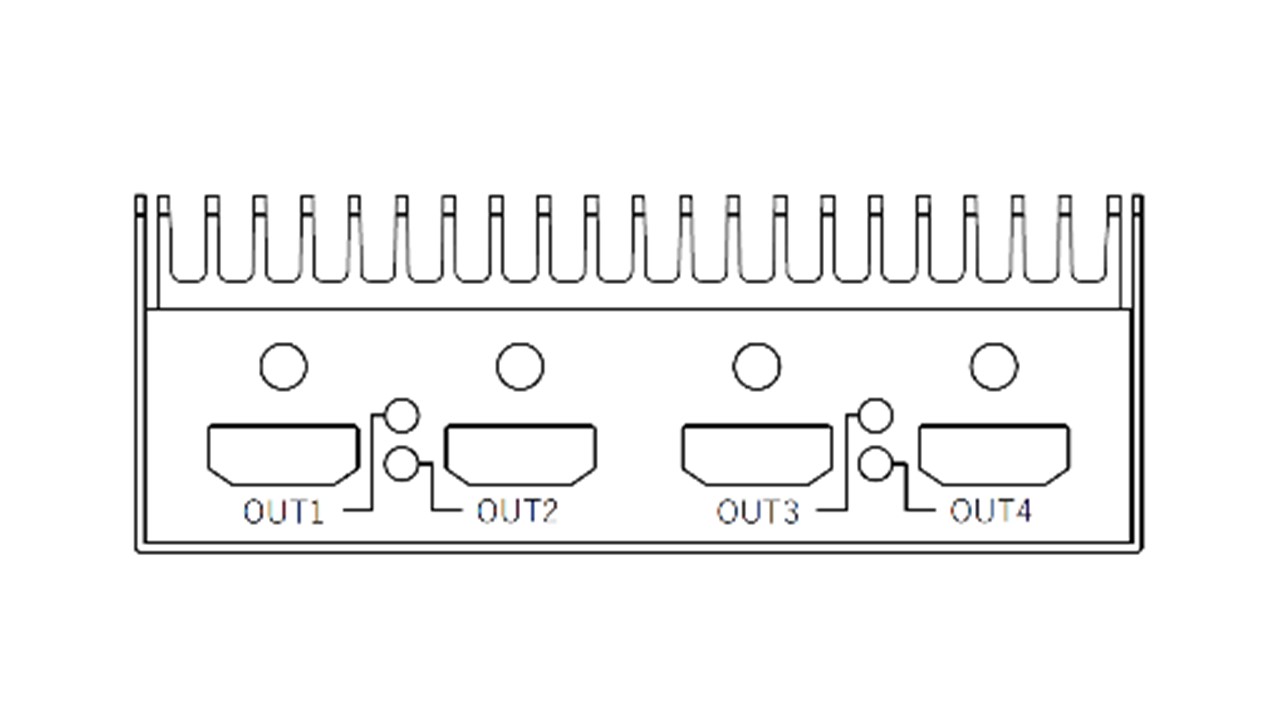

| コネクタ | HDMI TypeA(19ピン) 4系統 | ||||
| HDMI延長距離 | 入力 | 30m(1080p) 12m(4K60p4:4:4) ※接続する機器、ケーブルにより映像が表示されない場合があります。 |
|||
| 出力 | 20m(1080p) ※接続する機器、ケーブルにより映像が表示されない場合があります。 |
||||
| 環境条件 その他 |
使用温度/湿度 保存温度/湿度 |
±0℃～+40℃/20%～90% （結露なきこと） －10～＋50℃/20～90％ (結露なきこと) |
|||
| 電源電圧 | DC12V/3A | ||||
| 消費電力 | 11.5w | ||||
| 重量 | 700g | ||||
| 外形寸法 | W106.2mm×H37.6mm×D193.2mm 1/4Uサイズ ※ラックマウントトレイ(別売) |
||||
| 付属品 | ACアダプタ HDMI抜け止め防止用ケーブルクランプ 5本 |
||||
接続図
