生産完了
DVI/HDMIツイストペア送信器
ME180-TX
704,000円（税別）
【ME180-TX】 受注生産品

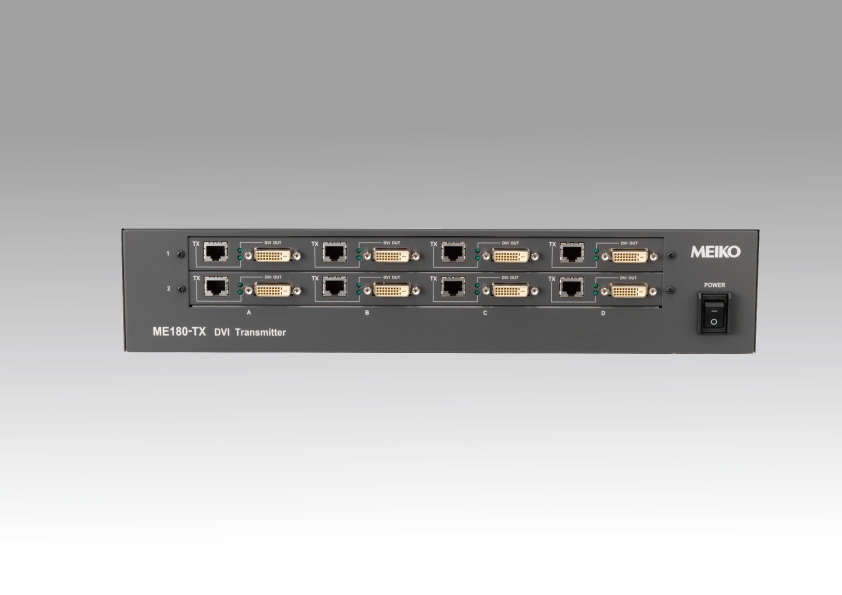

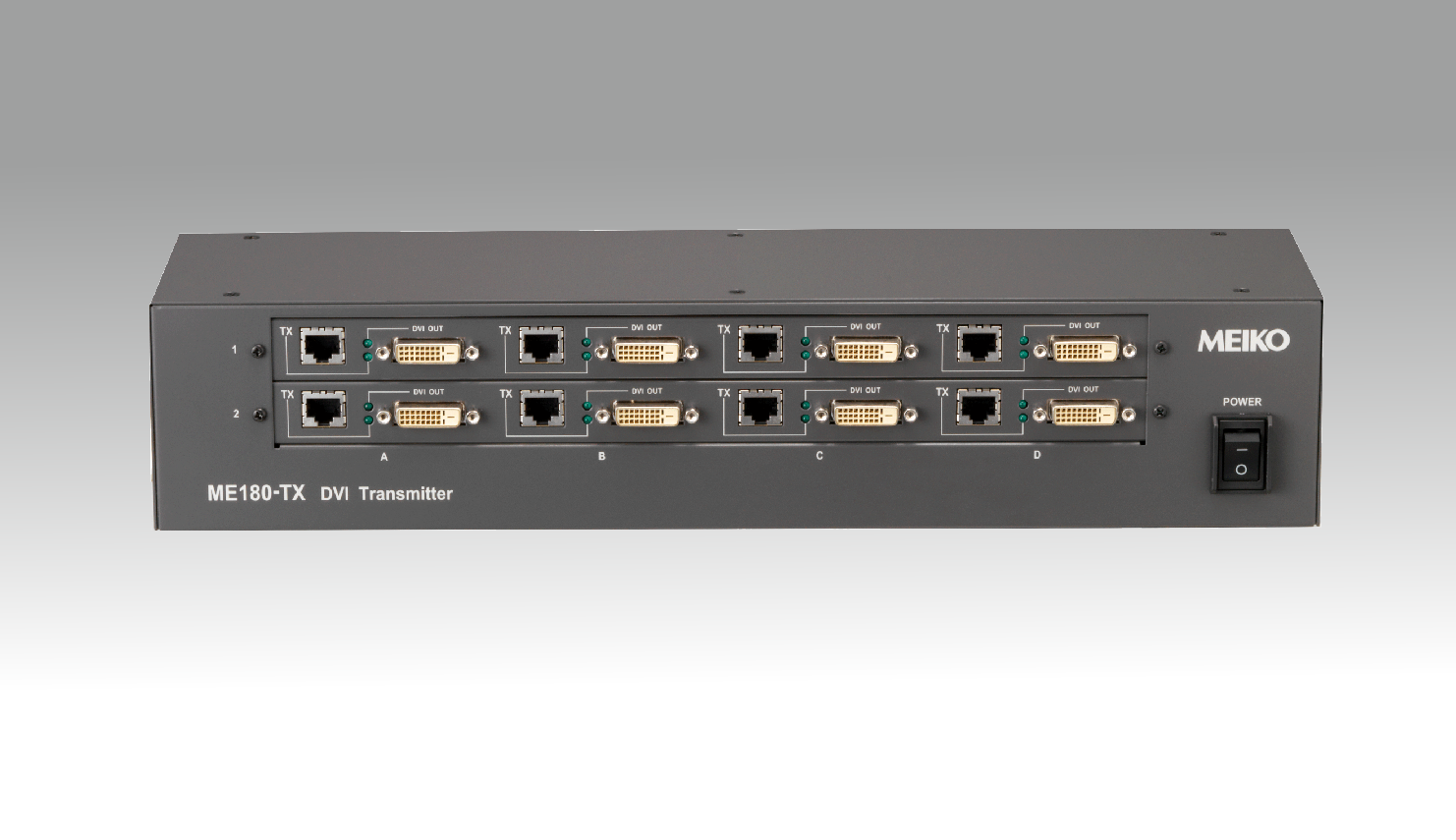

ME180-TXは、DVI/HDMIツイストペア送信器です。
弊社製ME100-TXをEIA2Uサイズに8ユニットを実装した製品となります。
ME100-RX等の受信器とセットで使用することによりDVI(HDMI)信号をCat5e/6ケーブルで最大100mまで延長することが可能です。
製品特徴
■省スペースを実現(EIA2Uサイズに8ユニットのツイストペア送信器を実装)
■UXGAの映像までカバー（VGA～UXGA、WUXGA-RB、480i～1080p）
■HDCP(著作権保護)に対応
■入出力状態LED表示付き

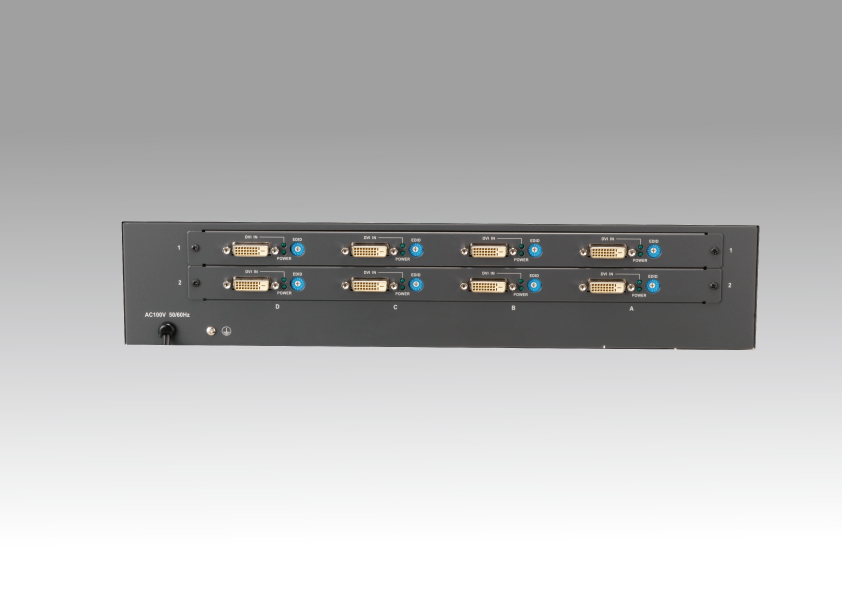

■延長用出力とは別に入力信号を分配出力するDVI端子を装備
■ACアダプタープラグ抜け止め金具を付属
仕様
| 入力 | 信号 | DVI規格準拠TMDS信号 | 各8系統 |
| ドットクロック | 25MHｚ～165MHz(VGA~UXGA、WUXGA-RB、480i~1080p相当) | ||
| TMDSクロック | 25MHｚ～225MHz(36ビットまでのディープカラー対応) | ||
| コネクタ | DVI – D 24ピン(シングルリンク) | ||
| LED表示 | 状態表示 | ||
| 出力① | 信号 | HD Base-T規格準拠 | 各8系統 |
| 延長距離 | 最大100m(Cat5e／6 STPケーブル、弊社ME100-RX使用) | ||
| コネクタ | RJ-45 | ||
| LED表示 | 状態表示 | ||
| 出力② | 信号 | DVI規格準拠TMDS信号 | 各8系統 |
| ドットクロック | 25MHｚ～165MHz(VGA~UXGA、WUXGA-RB、480i~1080p相当) | ||
| TMDSクロック | 25MHｚ～225MHz(36ビットまでのディープカラー対応) | ||
| コネクタ | DVI – D 24ピン(シングルリンク) | ||
| LED表示 | 状態表示 | ||
| プラグアンドプレイ | 信号 | DDC2B準拠I2C信号 | |
| DDC | EDIDメモリ：クローンモード、プリセットモード | ||
| 環境条件 その他 |
使用温度/湿度 | ±0～＋40℃／20～80％ (結露なきこと) | |
| 保存温度/湿度 | －10～＋50℃／10～90％ (結露なきこと) | ||
| 電源電圧 | AC100V±10％ 50／60Hz) | ||
| 消費電力 | 40W | ||
| 重量 | 2.7kg | ||
| 外形寸法 | 430(W)×88(H)×104(D)mm(突起物を除く) | ||
| 付属品 | ラック取付金具1組 | ||
