＜新機能＞フレームシンクロナイザー出力対応
72入力72出力デジタルマトリクススイッチャー
MXD72-72B
オープン価格

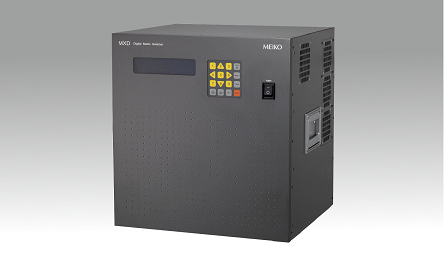

【MXD72-72B デジタルマトリクススイッチャー】
MXD72-72BはHDMI信号に対応した72入力72出力のデジタルマトリクススイッチャーです(HDCP対応)
6種類のボード（HDMI入力/出力、HDBT入力/出力、フレームシンクロナイザー出力、アナログ音声出力）を4ch毎に選択が可能です。各ボードをフレキシブルに組み合わせて用途に合わせた構成が可能です
フレームシンクロナイザ出力ボードを使用することで、モニタなどの出力先機器に対して信号が途切れることなく一定の解像度で出力することが可能な為、安定した映像切替が可能です
長距離伝送が必要な場合は、HDBTの入力/出力ボードと別売の送受信器（ME200-TX/RX）を組み合わせて使用することで、入力側/出力側ともに100m（※）まで伝送可能です
※CAT5e/CAT6のLANケーブル推奨（50mを超える場合はCAT6e/7ケーブル推奨）
●導入のメリット
①システムの簡素化
本体に機能を組み込む事で、周辺機器（送受信器、フレームシンクロナイザー、音声ディエンベダー）が軽減されます
②設置スペースの軽減
機器を減らす事で設置スペースや接続ケーブル類が軽減されます
③システム全体のコストダウン
機器、スペースを軽減し、全体のコストダウンを実現します
製品特徴
【フレームシンクロナイザ出力】
固定解像度での出力と切替エフェクトが設定可能なFS出力ボード（4ch）を搭載可能
●設定可能解像度
4096×2160＠60、3840×2160＠60、1920×1200＠60、1920×1080＠60、など
●切替エフェクト
・FREEZE：映像Aが静止し、映像Bに切り替わる
・Fade in/out：映像Aが徐々に消え、映像Bが徐々に表示される
・Backcolour：映像Aから設定した一色を挟み、映像に切り替わる
【ツイストペアケーブル（HDBT）伝送】
HD Base-T入出力ボードを搭載した場合、CAT5e/6/6a/7ケーブルで入出力共にデジタル映像信号を100ｍまで伝送可能（送信/受信）
【アナログ音声出力】
入力されたHDMI信号から、任意の音声信号を取り出すことができるアナログ音声出力ボード（4ch）を搭載可能
更にch毎でレベルコントロールが可能
従来のシステムで使用していたデエンベダーが必要なくなりシステムの簡素化とコストダウンを実現
【ケーブル補償】
HDMI入力段にイコライザ機能を搭載し減衰した信号を50mまで補償することが可能
【システムに応じた最適な構成が可能】
・筐体 3Ｕ：最大16入力16出力 6Ｕ：最大36入力36出力 10Ｕ：最大72入力72出力
・入力ボード HDMI入力ボード 4ch HD Base-T受信ボード 4ch
・出力ボード HDMI出力ボード 4ch HD Base-T送信ボード 4ch アナログ音声出力ボード 4ch(L/R) FS出力ボード 4ch
構成例
MXD72-72B(H36-36/T36-20/F8/A4)
① ② ③ ④ ⑤ ⑥
①トータルの入力数 ③HDMIの入力数 ⑤HDMI(FS出力)の出力数
②トータルの出力数 ④HD Base-Tの入出力数 ⑥アナログ音声の出力数
※組合せ不可能な構成もある為、詳細はお問い合せ下さい
●高解像度に対応(VGA～WUXGA、4K(4:2:0)、480i～2160p相当)
●EDIDクローンモード、EDIDプリセットモード機能を搭載
●制御は外部からのLAN／RS-232Cでのコントロールが可能
●電源を切る直前のスイッチ状態を保存することが可能なラストメモリー機能を搭載
●EIA規格準拠のラックマウントが可能(10U)
●広い電源入力範囲(AC100V～AC240V).
仕様
| 入力 | HDMI/ツイストぺア共通 | 対応信号 | HDMI規格準拠TMDS信号、HDCP対応 | |
| TMDSクロック | 25MHz～297MHz(VGA～WUXGA、4K(4:2:0)、480i～2160p相当) | |||
| HDMI | 信号 | HDCP1.4規格準拠 | 1ボード4ch | |
| コネクタ | HDMI | |||
| ツイストペア | 信号 | HD Base-T規格準拠 | 1ボード4ch | |
| コネクタ | RJ45 | |||
| 出力 | HDMI/ツイストペア共通 | 信号 | HDMI規格準拠TMDS信号、HDCP対応 | |
| TMDSクロック | 25MHz～297MHz(VGA～WUXGA、4K(4:2:0)、480i～2160p相当) | |||
| HDMI | 信号 | HDCP1.4規格準拠 | 1ボード4ch | |
| コネクタ | HDMI | |||
| ツイストペア | 信号 | HD Base-T | 1ボード4ch | |
| コネクタ | RJ45 | |||
| フレームシンクロナイザ | 信号 | HDMI規格準拠TMDS信号、HDCP1.4/2.2対応 | 1ボード4ch | |
| TMDSクロック | 25MHz～594MHz | |||
| コネクタ | HDMI | |||
| 出力解像度 | 4096×2160＠60、4096×2160＠30、3840×2160＠60、3840×2160＠30、1920×1080＠60、1920×1200＠60、1600×1200＠60、1400×1050＠60、1280×1024＠60、1024×768＠60、他 | |||
| 機能 | 疑似シームレス切替機能(フリーズ、バックカラー、フェード)、パターンジェネレータ機能 | |||
| アナログ音声 | 信号 | ステレオ L/R アンバランス信号(リニアPCM 2ch：FL/FR) | 1ボード4ch | |
| 出力インピーダンス | 150Ω | |||
| コネクタ | RCA | |||
| プラグアンドプレイ | 信号 | DDC2B準拠I2C信号 | ||
| DDC | EDIDメモリ：クローンモード、プリセットモード | |||
| 制御 | フロントパネル | キースイッチ | ||
| LAN | RJ45 10BASE-T／100BASE-TX、マルチセッション/Webブラウザ | |||
| RS-232C | DSUB9ピン オス | |||
| 環境条件 | 使用温度／湿度 | ±0～＋40℃／20～80％ (結露なきこと) | ||
| その他 | 保存温度／湿度 | －10～＋50℃／20～90％ (結露なきこと) | ||
| 電源電圧 | AC100V～240V±10％ 50／60Hz | |||
| 消費電力 | 970W ※組合せにより変わります | |||
| 重量 | 約28kg | |||
| 外形寸法 | 430(W)×443(H)×390(D)mm | |||
| EIA10Uサイズ (突起物を除く) | ||||
| 付属品 | ACケーブル、ラック取付金具1組 | |||
